Escuela de Arquitectura
Universidad de Talca
Alumno: Ignacio Vivanco Kubat.
Proceso de Construcción: 15 Enero - 17 Marzo, 2007
Fecha entrega de Obra: 19 de Marzo, 2007.
Ubicación: Sector Esperanza, Comuna Yerbas Buenas, Región del Maule,Chile. Aproximadamente 9 km. al oriente desde el cruce Villa Alegre en Ruta 5 Sur.
Profesor Título: Kenneth Gleiser.
Profesor Guía: Carolina Reyes.
Profesores: Juan Román, Blanca Zúñiga, Mauricio Ramírez, Daniel Vargas.
Colaboraron: Ilustre Municipalidad de Yerbas Buenas, Ilustre Munincipalidad de Villa Alegre, LuzLinares, LuzAgro, Unifruti (Uniagri), Sr. Rigoberto Muñoz y familia, Sr. Miguel Jorquera y familia y Sr. Raúl Bustamante y familia.
Además se agradece a: Sra. Ester, Sra. Verónica, Héctor Calquín, Juvenal Ortega, Miguelito Jorquera, Daniel Jorquera, Felipe Jorquera, Jorge, Milo, Don Ricardo, Alonso, Enrique,Diego, Juanito, Don Ignacio, Eduardo(Peta), Fabian, Don Emilio, Marco, Dora, Alberto, Juan y a todo el pueblo Esperanza.
T E M A S I N T R O D U C C I Ó N
T e r r i t o r i o
Soporte para diverso tipo de acciones que asimismo lo definen. Territorio condiciona la acción así como la acción condiciona el territorio
T e r r i t o r i o
Soporte para diverso tipo de acciones que asimismo lo definen. Territorio condiciona la acción así como la acción condiciona el territorio
U b i c a c i ó n
El como situarse en el territorio, reconocer un lugar y el porqué estoy ahí. Tener la capacidad de identificar un lugar con referencias y sus parámetros como el ideal. Saber ubicarse en una comunidad rural.
El como situarse en el territorio, reconocer un lugar y el porqué estoy ahí. Tener la capacidad de identificar un lugar con referencias y sus parámetros como el ideal. Saber ubicarse en una comunidad rural.
T a m a ñ o
Enfoque al tamaño potencial, o sea lo pequeño puede ser grande en trascendencia. Buscar la perfección del detalle en lo mínimo y por ende el impacto de este. Ni pequeño ni grande sino el tamaño ideal.
M a t e r i a
Reconocer de que esta hecho el lugar en que nos situamos como relación directa con el entorno y su esencia. La materialidad del lugar y la forma en que se encuentran nos dan parámetros espaciales como elementos condicionantes de consistencia territorio.
E S P E R A N Z A
U b i c a c i ó n
Sector Esperanza, Comuna Yerbas Buenas, Región del Maule,Chile. Aproximadamente 9 km. al oriente desde el cruce Villa Alegre en Ruta 5 Sur.
Pueblo a borde de camino a lo largo de 4 km.
Población sector: 1000 habitantes aprox.
Actividad: mayor porcentaje temporeros en fruticolas
Realizan competencias familiares de Música y Baby Fútbol La gente: se olvidan de ellos, tienen que gestionar ellos mismos.
Limite comunal = Camino Público
Esperanza = dividido en dos, así hay 2 sedes sociales ( junta vecinos),2 capillas
Necesidades similares pero independientes
Esperanza = dividido en dos, así hay 2 sedes sociales ( junta vecinos),2 capillas
Necesidades similares pero independientes
E L H I T O U R B A N O
En reiteradas ocasiones ha pasado que me pregunten como llegar a un lugar determinado, y así es como creo cualquier persona destina con respecto a un punto de referencia, o sea algo que notoriamente se reconoce en el espacio. Por ende estamos más allá o más acá de algo, de ahí a la izquierda o a la derecha, podemos estar al lado o a 100 m., pero siempre estamos en relación con algo, si no tuvieramos referentes no podríamos estar ubicados en el plano, simplemente estaríamos en ninguna parte.
En este caso particular, Esperanza es un pueblo extenso situado a lo largo del camino y poseen dos elementos que podríamos considerar referentes, pero por su ubicación en el largo debiera decir que está en el comienzo... o dónde termina, esto según de "dónde se mire". Una cancha de fútbol y una escuela rural básica, que están situadas frente a frente por lo que se puede decir que referentemente funcionan similar en el largo. De hecho cuando en un principio no conocía bien el lugar me ocurría algo, encontraba todo muy parecido y de un sólo tono, un sistema de camuflaje visual que incluso las personas pasan a ser parte del entorno y se produce un efecto de túnel que se condiciona por la velocidad, ya que recorrer el pueblo a pie, en bicicleta o en auto nos da 3 formas de muchas, de percibir el entorno, además de tiempos diferentes en el recorrido, así producto del tiempo y el estudio me acostumbré a mi nuevo paisaje.
U N E S P A C I O P A R A L A C O M U N I D A D
La importancia de espacios públicos de reunión, ocio y esparcimiento es escencial en el bienestar humano, fomenta una mejor calidad de vida y de relación con el entorno directo físico y social. Crear según necesidades reales estos espacios en directa relación con el futuro usuario es una responsabilidad ineludible ,ya que no es lo mismo una plaza urbana que está situada en un espacio físico duro, gris, acotado y riguroso a una plaza rural que existe en entornos verdes de espacios abiertos, con gente que vive, piensa y actúa diferente a alguien de ciudad.
Esperanza si bien cuenta con sede social, cancha y efectivamente el sector es rural, o sea abierto y rodeado de vegetación, no tiene este espacio común en dónde leer un libro, poder sentarse tranquilo, reunirse al exterior en un día agradable, juego de niños, sede social de verano, ocio y simplemente relajarse. Aparece así una necesidad social para esta comunidad, la cuál no se soluciona con solo pavimentar un terreno, como bien dije la gente pasa a ser lo más importante ya que es de ellos y para ellos, por lo mismo se crea un vínvulo de interés, de reuniones, opiniones, conversación y estudio con la comunidad, para optimizar y llegar al mejor proyecto para ese lugar único.
T E R R E N O
Terreno Municipal destinado a Áreas Verdes que nunca se concretó , el cuál quedño en estado de abandono y actualmente era basurero.
Intersección importante de caminos_pto. estratégico
Terreno Acotado 18.80m x 17.50m casi un cuadrado.
Como único elemento en el lugar existe un árbol a borde de deslinde
Paradero en terreno colindante el cuál es privado y por ende el paradero tiene que incorporarse en la futura plaza.
Terreno Municipal destinado a Áreas Verdes que nunca se concretó , el cuál quedño en estado de abandono y actualmente era basurero.
Intersección importante de caminos_pto. estratégico
Terreno Acotado 18.80m x 17.50m casi un cuadrado.
Como único elemento en el lugar existe un árbol a borde de deslinde
Paradero en terreno colindante el cuál es privado y por ende el paradero tiene que incorporarse en la futura plaza.
G E S T I Ó N
La importancia de realizar una buena gestión desde el principio es esencial en este proyecto hasta su culminación, ya que con sólo $400.000 pesos a favor pero con un proyecto que alcanza en cotización los $4.000.000 de pesos, estabamos cuesta arriba, pero a medida que uno avanza y visualiza la capacidad de convencimiento que tiene el proyecto y porque no decir las ganas de sacarlo adelante se da cuenta que la posibilidad ya no es lejana, sino real y factible.
Así comenzó el proceso de crear el vínculo con la gente, y lograr la sensación de "nuestra plaza", osea hacerla propia, quererla y cuidarla que es fundamental en el desarrollo del proyecto, ya que la gente comenzó poco a poco a llegar cada vez más y terminamos trabajando más de 10 personas hasta tarde muchas veces.
Con las diversas empresas se buscó algún vínculo con Esperanza, y creo se logró lo de sumar granitos de arena, ya que presentando de buena forma el proyecto más el fin social que tiene, se crea un atractivo para la donación en este caso. Y sumando la buena disponibilidad de las Municipalidades se logra un total que hace posible desarrollar y construir la Plaza.
F i n a n c i a m i e n t o
La comunidad tiene sólo $400.000 pesos para poder realizar el proyecto.
A p o r t e s
Esperanza: Mano de Obra
Ilustre Municipalidad de Yerbas Buenas: disponibilidad absoluta en maquinarias, posibilidades de materiales baratos y rellenos.
Ilustre Municipalidad de Villa Alegre: disponibilidad absoluta en maquinarias, posibilidades de materiales baratos y rellenos.
LuzLinares: Iluminación completa, adecuándose al diseño proyectado.
LuzAgro: aporte en dinero $300.000
Unifruti (Uniagri): Perfiles de Acero, casi la totalidad de lo utilizado.
C O M O V I V E E L C A M P E S I N O E N S U P E R I M E T R O ?¿
Adaptación de los valores percibidos en el lugar reutilizándolos adaptados en un nuevo contexto inserto en una lectura dinámica y no pausada como se da en el territorio
Construir el paisaje acotado
Extensión del acto a modo de vitrina de la casa rural
Reinterpretación de la materialidad y acto social del entorno rural del campesino en el proyecto dando respuesta a una necesidad social de forma compacta en el lugar creando una nueva lectura de la realidad pero en forma acotada en el proyecto.
Posibilidad de reinterpretar la materia
Proyecto escalado a su entorno rural pero de gran rentabilidad social
Construir el paisaje acotado
Extensión del acto a modo de vitrina de la casa rural
Reinterpretación de la materialidad y acto social del entorno rural del campesino en el proyecto dando respuesta a una necesidad social de forma compacta en el lugar creando una nueva lectura de la realidad pero en forma acotada en el proyecto.
Posibilidad de reinterpretar la materia
Proyecto escalado a su entorno rural pero de gran rentabilidad social
CASA RURAL:el acto generado a modo de vitrina se soporta en el volumen principal que es la vivienda, este da cabida a los programas anexos.
Vacío que conecta el espacio Vitrina
Aparece un vacío que conecta estos diversos programas a la vivienda y vemos como el campesino empieza a construir este vacío acorde a cada programa
Aparecen los tendales, el parrón los plásticos divisores, las mallas que cubren y van adecuando este vacío y generando el TOTAL, que en este caso es la CASA RURAL
P E R I M E T R O C U A D R A D O análisis del terreno y la geometría del cuadrado
1.TENSION ARBOL
2.PARADERO
3. DIAGONALES
4. EQUILIBRIO
5. RESULTADO
MAS LA SUMA DE DOS EJES QUE SALEN DE LOS PUNTOS MEDIOS DEL CUADRADO HACIA LA DIAGONAL PARA BRINDAR LOS ESPACIOS PARA ACCESO Y DESTINO DE LA DIAGONAL
P R O Y E C T O
Intervención que abarque la totalidad sin construir todo el terreno y sea la base para las diferentes actividades como una extensión del acto de la casa del campesino en un mínimo de urbanidad en un sector que se caracteriza por ser precario.
Con los elementos estudiados se tiene:
La precariedad del lugar
Un cuadrado
Un arbol que da Sombra suficiente como para incorporacion de sombra anexa salvo el paradero
La Diagonal con sus dos extremos definidos
Un Paradero a modo de acceso
Programa Modulo Panel a modo de destino
Utilizar el acto vitrina y construirlo a modo de paisaje acotado
Consolidar el cuadrado virtual a modo de textura de piso
Conectar el total mediante la diagonal
Construir el árbol _ hacerle un suelo trazado por la sombra
Incorporar el paradero como parte del total
Brindar un mínimo de Urbanidad al sector
Construir en el espacio acotado una intervención que SI de respuesta a las necesidades del lugar no así en terrenos libres.
CUADRADO VIRTUAL
Hacer aparecer el cuadrado mediante el tratamiento de suelo , el cuál es rellenado con piedras en su totalidad a modo de compactación granulada, ubicando mediante capas de piedras de diversos tamaños que van sellando los espacio de las capas mas bajas.
SUELOS

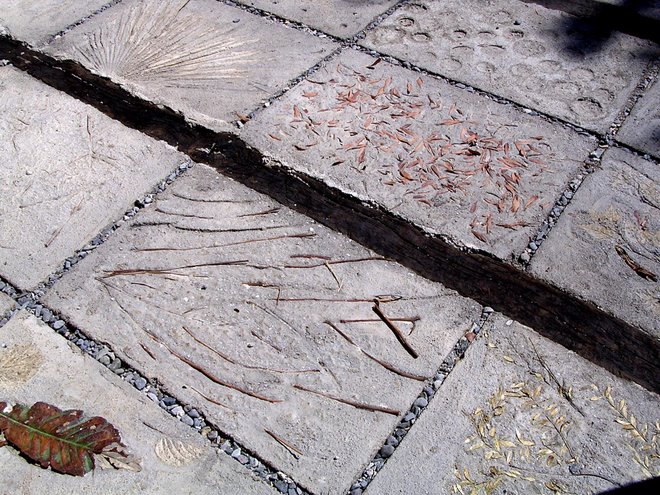

Primera capa de Bolon, luego un huevillo, piedra pequeña de río o chancado, dentro del perímetro de la sombra y el paradero ripio para compactar y fijar la base para PASTELONES de hormigón hechos (texturas) por las mismas familias _ identidad_ plaza hecha por ellos
DIAGONAL
La diagonal se construye mediante durmientes y pastelones, los durmientes dan la dirección y los pastelones un suelo mas amable.
Consolidar la diagonal como elemento de proyección y conector de la plaza ya que en ningún momento es interrumpida ni con asientos ni con el paradero
EXTREMOS de diagonal con programa, un ACCESO y un DESTINO, paradero como acceso y modulo panel como destino
ARBOL
Construir el piso mediante la incorporación de el ASIENTO CON HORARIO, que responde que cada cierta hora alguno tienen sombra. Hechos de Gaviones con Madera y dispuestos en la dirección de la plaza y ubicados según el estudio básico de la sombra
PARADERO
Aparece en la diagonal y a borde de camino enmarcando la diagonal, donde nace de ella y la envuelve.
Se utiliza la estructura del paradero existente modificado y se incorpora una PIEL NUEVA la cuál nace de la diagonal y el suelo pero aparece desprendida del piso dando la sensación de flotabilidad y creando la sensación de interior permeable
MÓDULO PANEL
Destino de la diagonal cuyo programa nace para dar a los niños y a la junta de vecinos un espacio dónde poder rayar, hacer exposiciones, avisos y soporte para reuniones de la sede social de verano.
Perfiles soportan tablas de 1x4” que arman el panel
PROGRAMA RAYUELA
Aparece como programa a nivel de piso evitando la incorporación de elementos que ensucien la SIMPLEZA de la Plaza y para dar un destino al otro lado de la diagonal evitando un patio trasero sin programa
C O N S T R U C C I O N
